ترانسفورماتورهای توزیع تک فاز 50 کیلوولت آمپر - 24*12/0.24 کیلوولت|جامائیکا 2024

50 KVA Single Phase Pad Mounted Distribution Transformers-24*12/0.24 KV | Jamaica 2024 factory

50 KVA Single Phase Pad Mounted Distribution Transformers-24*12/0.24 KV | Jamaica 2024 best

50 KVA Single Phase Pad Mounted Distribution Transformers-24*12/0.24 KV | Jamaica 2024 high quality

50 KVA Single Phase Pad Mounted Distribution Transformers-24*12/0.24 KV | Jamaica 2024

ترانسفورماتورهای توزیع تک فاز 50 کیلوولت آمپر - 24*12/0.24 کیلوولت|جامائیکا 2024

کشور: جامائیکا 2024
ظرفیت: 50 کیلو ولت آمپر
ولتاژ: 24*12-0.24/0.12kV
ویژگی: با ولتاژ اولیه دوگانه

ارسال درخواست

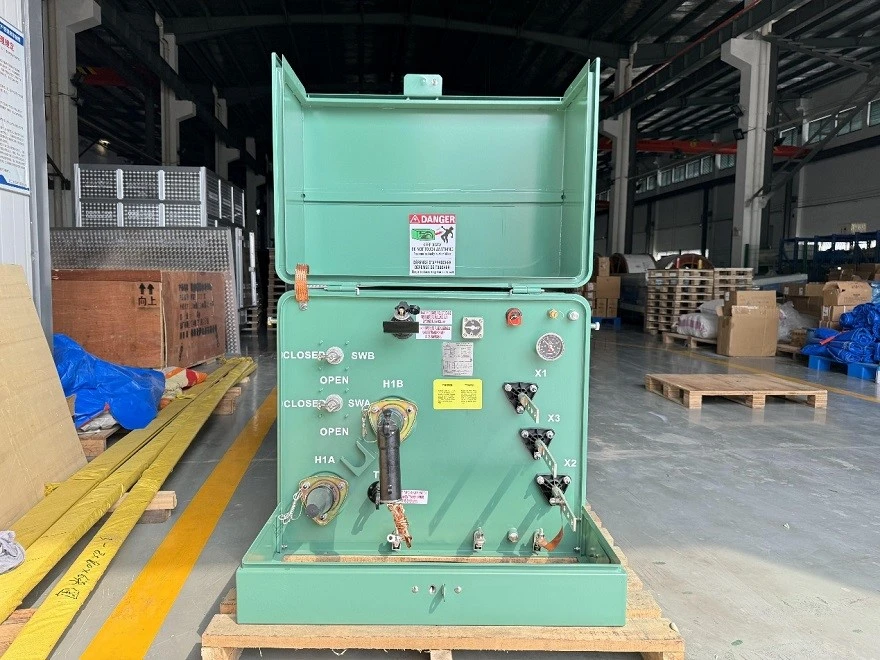

single phase pad mounted distribution transformers

یک-فاز پد-ترانسفورماتور نصب شده - جمع و جور و بی صدا، ایده آل برای شبکه های شهری!

ترانسفورماتورهای توزیع تک فاز 50 کیلوولت آمپر روی پد در سال 2025 به جامائیکا تحویل داده شد. توان نامی ترانسفورماتور 50 کیلو ولت آمپر با خنک کننده ONAN است. ولتاژ اولیه 24GrdY/13.8*12GrdY/6.9 کیلوولت با دامنه ضربه زدن ± 2*2.5% (NLTC)، ولتاژ ثانویه 0.24/0.12 کیلوولت است، آنها یک گروه برداری از YNyn0 را تشکیل دادند.

این ترانسفورماتور 50 kVA تک فاز-پد- برای عملکرد همه کاره و قابل اعتماد در سیستم های توزیع ولتاژ بالا{3} دوگانه، با پیکربندی اولیه 24GrdY/13.8 kV و 12GrdY/6.9 kV با خروجی 0.24 kV/0 طراحی شده است. سیستم حفاظتی قوی آن شامل فیوزهای سرنیزه و فیوزهای محدودکننده جریان{11}برای افزایش وقفه عیب، همراه با برقگیرها برای محافظت در برابر تغییرات ولتاژ است. یک آشکارساز خطای داخلی (IFD) نظارت بر زمان واقعی را ارائه می‌کند، در حالی که کلید انتخابگر ولتاژ دوگانه، انتقال بدون درز بین ولتاژهای اولیه را امکان‌پذیر می‌سازد. برای انعطاف‌پذیری عملیاتی، یک تعویض{16}مدار خاموش، تنظیم دقیق ولتاژ را امکان‌پذیر می‌کند، و سوئیچ قطع بار، ایزوله‌سازی ایمن را در طول تعمیر و نگهداری تضمین می‌کند.

ویژگی های ایمنی اضافی شامل یک دستگاه کاهش فشار برای کاهش خطرات فشار بیش از حد داخلی و یک سنج سطح روغن برای نظارت بر سیال دی الکتریک است. این ترانسفورماتور که برای دوام و سهولت نگهداری ساخته شده است، برای کاربردهای کاربردی، تجاری و صنعتی که نیاز به راه حل توزیع برق انعطاف پذیر و قابل انطباق دارند، ایده آل است.

نوع مشخصات ترانسفورماتور و برگه اطلاعات روی پد 50 کیلوولت آمپر

تحویل داده شد به

جامائیکا

سال

2024

تایپ کنید

ترانسفورماتور روی پد

استاندارد

IEEE StdC57.12.34-2022

قدرت امتیازی

50 کیلو ولت آمپر

فرکانس

50 هرتز

فاز

خوراک

حلقه

جلو

مرده

نوع خنک کننده

ONAN

ولتاژ اولیه

24GrdY/13.8*12GrdY/6.9 کیلوولت

ولتاژ ثانویه

0.24/0.12kV

مواد سیم پیچ

مس

جابجایی زاویه ای

II0

امپدانس

روی Changer ضربه بزنید

NLTC

روی Range ضربه بزنید

±2*2.5%

بدون از دست دادن بار

0.116 کیلو وات

در از دست دادن بار

0.445 کیلو وات

لوازم جانبی

پیکربندی استاندارد

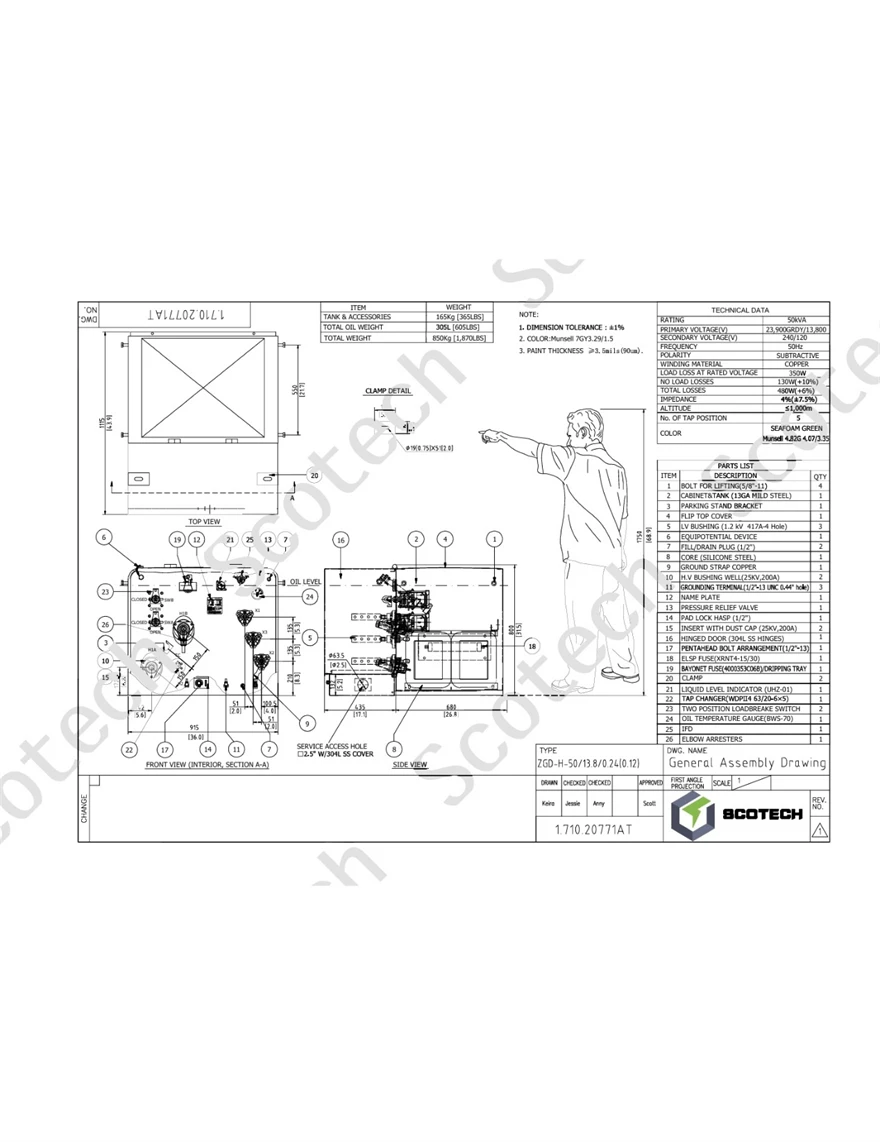

نقشه و اندازه ترانسفورماتور 50 کیلوولت آمپر روی پد نصب شده است.

single phase pad mounted distribution transformers drawing

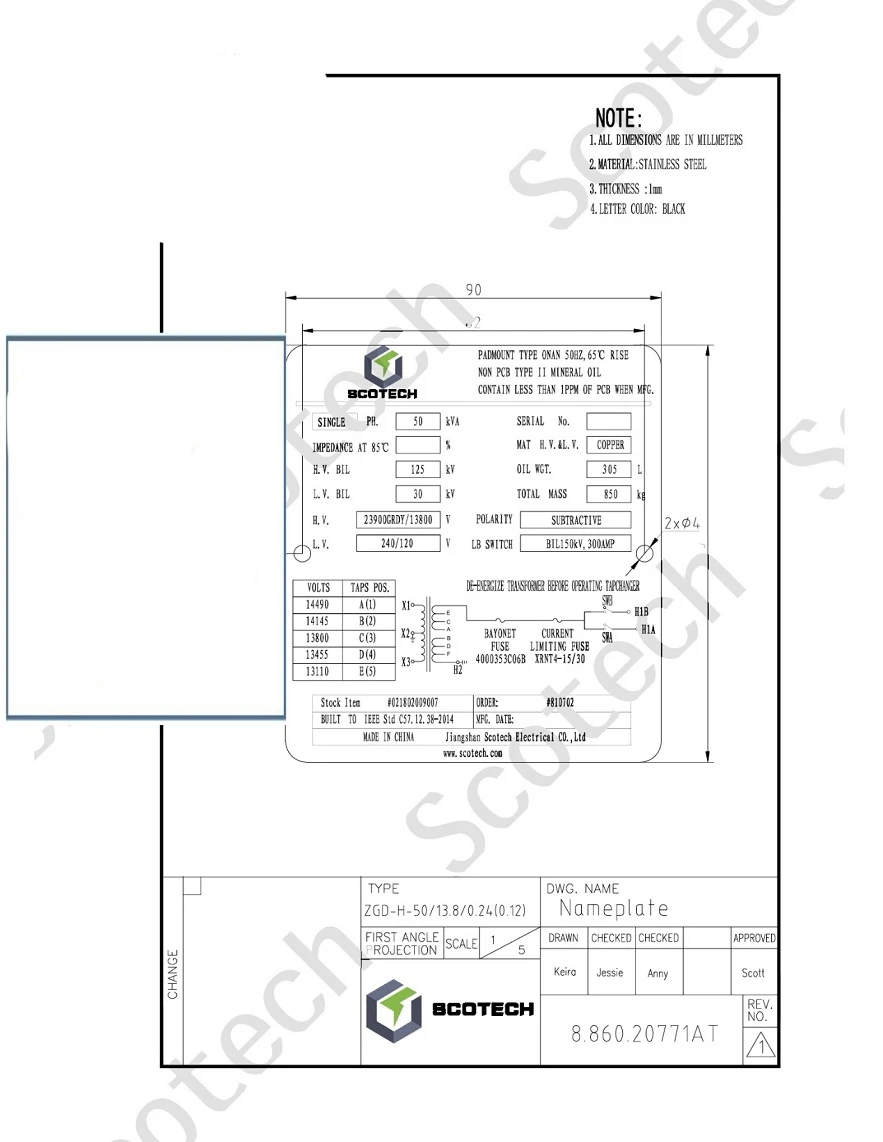

single phase pad mounted distribution transformers nameplate

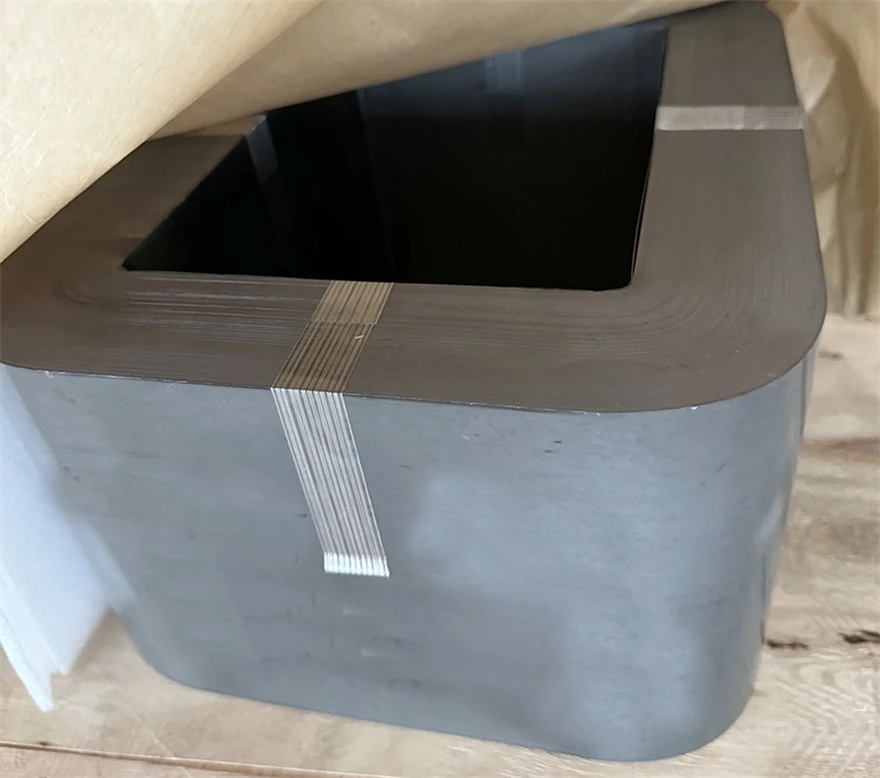

ترانسفورماتور دارای یک طراحی هسته زخم حلقوی پیشرفته است که از نوارهای فولادی سیلیکونی جهت دار-نفوذپذیری بالا و کم تلفات-به طور پیوسته،-نفوذپذیری{1}}دانه کم- برای تشکیل یک ساختار حلقه بسته بدون درز ساخته شده است. هسته زخم به طور کامل از ویژگی‌های جهت‌گیری دانه‌های فولاد سیلیکونی استفاده می‌کند، جهت شار مغناطیسی را با جهت غلتش همسو می‌کند، در حالی که یک پوشش عایق روی سطح تلفات جریان گردابی را به حداقل می‌رساند. مزایای قابل توجهی از جمله اتلاف بدون بار کم (20-30٪ کاهش در مقایسه با هسته های چند لایه سنتی)، عملکرد بی صدا، راندمان بالا (ضریب پر شدن هسته بیش از 95٪) و استحکام مکانیکی عالی ارائه می دهد.

single phase pad mounted transformers wound core

single phase pad mounted distribution transformers winding

این ترانسفورماتور دارای طراحی سیم پیچ هیبریدی است که ترکیبی از فویل ولتاژ پایین و سیم ولتاژ بالا- برای عملکرد بهینه است. سیم‌پیچ ولتاژ پایین 0.24/0.12kV از فویل مس مسطح لایه‌ای با کاغذ عایق استفاده می‌کند که استحکام اتصال کوتاه- عالی، اتلاف گرما کارآمد و طراحی فشرده را ارائه می‌دهد. سیم پیچ ولتاژ بالا 24kV/12kV از سیم مسی گرد/مستطیلی شکل با عایق درهم استفاده می‌کند که از توزیع ولتاژ برتر، انعطاف‌پذیری پیکربندی دوگانه{11} و مقاومت در برابر تخلیه جزئی اطمینان می‌دهد. این ترکیب از فویل مسی (LV) و سیم مسی (HV) راندمان بالا با حداقل تلفات جریان گردابی، پایداری مکانیکی قوی برای مقاومت در برابر تنش‌های حرارتی و مدار کوتاه{13}}و یک بسته فضایی{14}کارآمد ایده‌آل برای کاربردهای توزیع{15}روی پد ارائه می‌کند.

مخزن ترانسفورماتور دارای یک ساختار جوشی کاملاً مهر و موم شده است که از 4-6 میلی‌متر بالا-صفحه فولادی ملایم با کیفیت بالا، پردازش شده از طریق سندبلاست (درجه Sa2.5)، برش CNC (تحمل 0.5 میلی‌متر) و جوشکاری خودکار MAG ساخته شده است. این تست فشار 20 کیلو پاسکال/30 دقیقه را با آب‌بندی دوبل (واشر لاستیکی + درزگیر) و فلنج‌های فولادی ضد زنگ برای اطمینان از عملکرد ضد نشتی گذرانده است. سطح با پوشش روی داغ (بیشتر یا مساوی 80 میکرومتر) و رنگ ضد خوردگی دو لایه{12}}روکش شده است. با مقاومت فشاری 100 کیلو پاسکال و درجه خوردگی C5-M (دارای گواهینامه ISO9001)، تمام الزامات عملیات هرمتیک در فضای باز را برآورده می کند.

single phase pad mounted distribution transformer tank

inside of single phase pad mounted distribution transformers

1. مجموعه سیم پیچ:سیم‌پیچ‌های HV/LV را دقیقاً بر روی هسته زخم نصب کنید، از تراز عایق مناسب و بست مکانیکی اطمینان حاصل کنید.

2. اتصالات الکتریکی:سیم پیچ لحیم کاری یا پیچ و مهره به تعویض کننده های شیر، بوش ها و سایر هادی ها منتهی می شود، سپس مقاومت تماس را بررسی کنید.

3. هسته-خشک کردن کویل:قسمت فعال مونتاژ شده را در یک اجاق خشک کن قرار دهید، تا زمانی که مقاومت عایق استانداردها را برآورده کند، از خلاء و حرارت برای حذف رطوبت استفاده کنید.

4. جاگذاری مخزن:از تجهیزات بالابر استفاده کنید تا قسمت فعال خشک شده را به دقت داخل مخزن پایین بیاورید و آن را محکم کنید تا از برخورد جلوگیری شود.

5. نصب لوازم جانبی:بوشینگ ها، دریچه های فشار شکن، IFD، برق گیر و غیره را نصب کنید و از درزگیر روی سطوح واشر برای نشتی- استفاده کنید.

6. پر کردن و ایستادن روغن:روغن را در خلاء تا سطح مشخص شده پر کنید، گاز زدایی کنید و بگذارید 24+ ساعت قبل از آزمایش نهایی دی الکتریک و DGA بماند.

خیر	مورد آزمایشی	واحد	ارزش های پذیرش	مقادیر اندازه گیری شده	نتیجه گیری
1	اندازه گیری مقاومت	/	/	/	پاس
2	تست های نسبت	/	انحراف نسبت ولتاژ در ضربه اصلی: کمتر یا مساوی 0.5٪ نماد اتصال: Ii0	A:-0.03 B:-0.05	پاس
3	تست های قطبیت	/	تفریق کننده	تفریق کننده	پاس
4	بدون تلفات بار و جریان تحریک-	% کیلووات	I_{0 ::}ارائه ارزش اندازه گیری شده P₀: ارائه مقدار اندازه گیری شده تحمل بدون از دست دادن بار +10% است	0.35 0.095	پاس
5	تلفات بار، ولتاژ امپدانس، تلفات کل و بازده	/ کیلووات کیلووات	t:85 درجه Z%: مقدار اندازه گیری شده Pk: مقدار اندازه گیری شده Pt: مقدار اندازه گیری شده تحمل امپدانس ± 7.5٪ است تحمل برای از دست دادن بار کل +6% است	4.28 0.432 0.527 99.23	پاس
6	تست ولتاژ کاربردی	/	LV: 10kV 60s	هیچ فروپاشی ولتاژ تست رخ نمی دهد	پاس
7	تست مقاومت ولتاژ القایی	/	ولتاژ اعمال شده (KV): 40 مدت زمان: 40 فرکانس (HZ): 150	هیچ فروپاشی ولتاژ تست رخ نمی دهد	پاس
8	اندازه گیری مقاومت عایق	GΩ	LV{0}}HV به زمین	28.2	/
9	تست نشتی	/	فشار اعمال شده: 20 کیلو پاسکال مدت زمان: 12 ساعت	بدون نشتی و بدون خسارت	پاس
10	تست دی الکتریک روغن	کیلو ولت	بزرگتر یا مساوی 45	59.40	پاس

single phase pad mounted distribution transformers fat

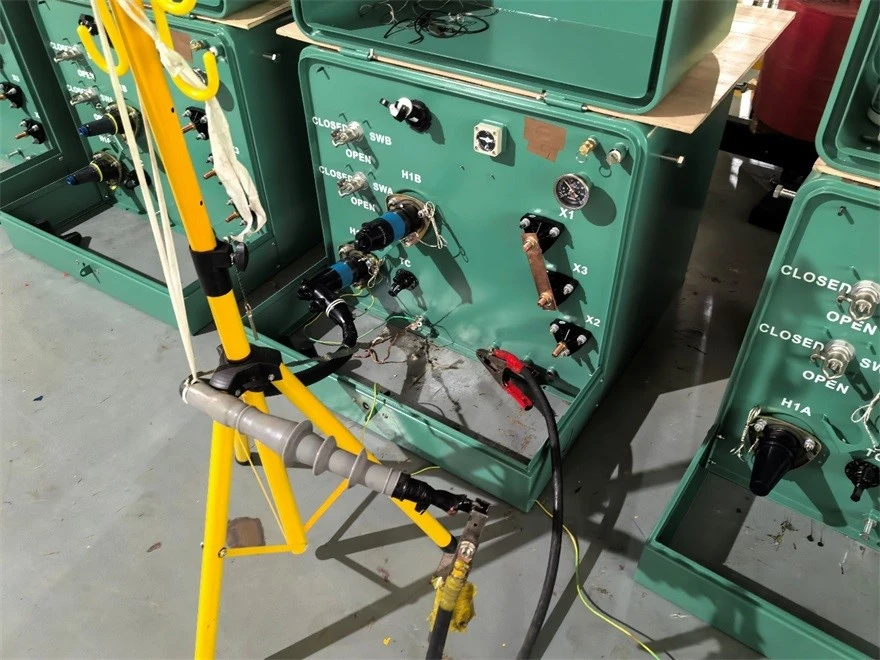

single phase pad mounted distribution transformers testing

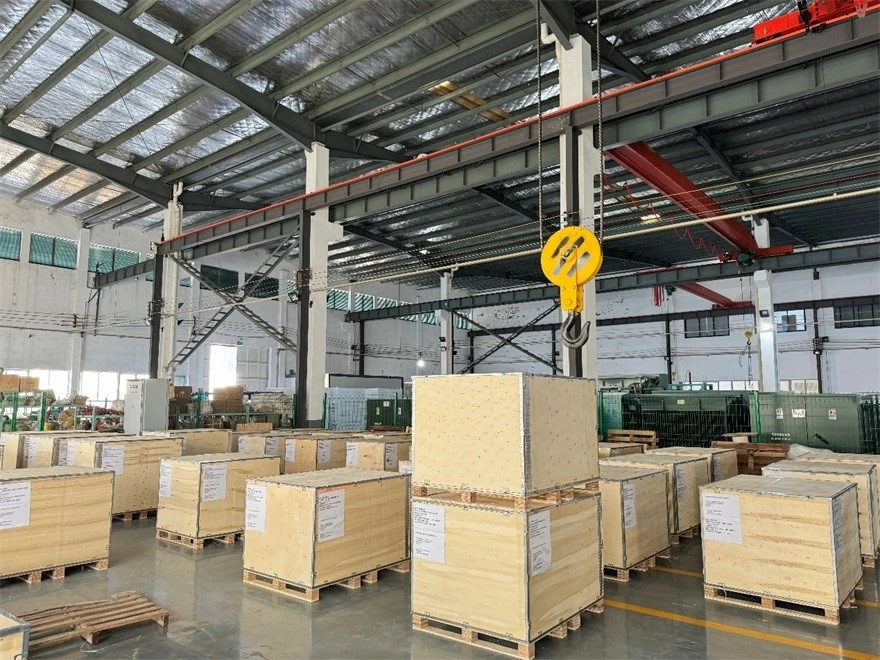

فرآیند بسته‌بندی برای ترانسفورماتور نصب‌شده-پد- تک فاز شامل تمیز کردن، حفاظت داخلی، تقویت خارجی و برچسب‌گذاری است. ابتدا ترانسفورماتور کاملاً تمیز می شود و سطح روغن و مهر و موم بررسی می شود. برای حمل و نقل، روغن ممکن است تخلیه شود و با نیتروژن خشک (0.02-0.03 مگاپاسکال) جایگزین شود تا از نفوذ رطوبت جلوگیری شود، یا با تمام دهانه ها آب بندی شود. در خارج، اقدامات ضد لرزش (تسمه یا تثبیت پایه پیچ‌دار) اعمال می‌شود، در حالی که اجزای مهم (بوشینگ، IFD و غیره) با پوشش‌های مقاوم در برابر ضربه محافظت می‌شوند و سطوح فلزی با اسپری ضد زنگ درمان می‌شوند. سپس این واحد در یک فیلم پلاستیکی ضد آب با درزهای مهر و موم شده (برای حمل و نقل دریایی تقویت شده) پیچیده می شود. کالاها در جعبه‌های چوبی (دارای مواد ضربه‌گیر{12}در داخل) مطابق با الزامات حمل و نقل بسته‌بندی می‌شوند. علامت‌های واضح (وزن، نقاط بلند کردن، خطرات) و اسناد (فهرست بسته‌بندی، گزارش‌های آزمایش) ضمیمه شده‌اند که از انطباق با استانداردهای{14}ضد رطوبت، ضد ضربه و IP56 برای حمل و نقل دریایی اطمینان حاصل می‌کند.

single phase pad mounted distribution transformers packaging process

single phase pad mounted distribution transformers shipping

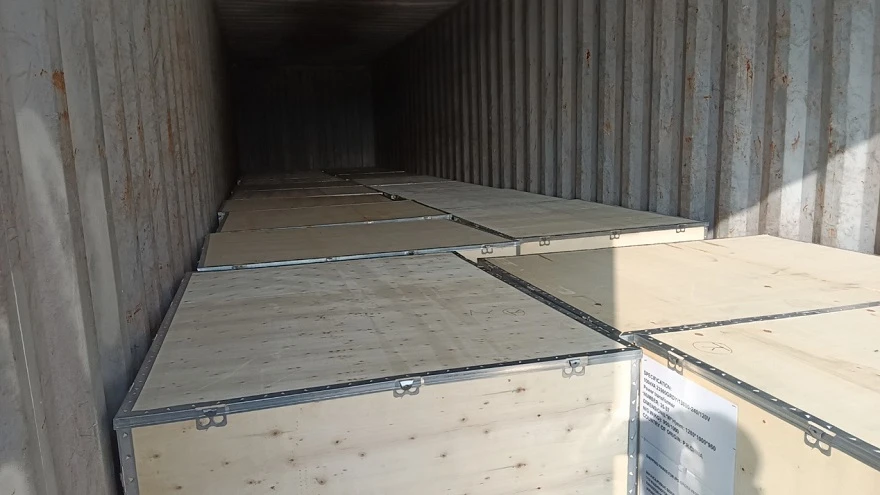

ترانسفورماتور نصب‌شده-پد-تک‌فاز از طریق حمل‌ونقل دریایی کانتینری بر روی کشتی ZIM SAMMY OFER (Voyage 8E) تحت بارنامه 177PNBNBNL8580A حمل می‌شود و از بندر نینگبو چوانشان به جامائیکا حرکت می‌کند. این دستگاه که در یک ظرف 40'HC با فولاد-پایه-ضد لرزش و فوم{9}}و اجزای حیاتی پددار شده است، با نیتروژن خشک 0.02{11}}0.03 مگاپاسکال برای جلوگیری از رطوبت پر شده و با روغن ضد زنگ پوشانده شده است. محموله دارای{14}مدیریت کانتینر مهر و موم شده، ردیابی بی‌درنگ GPS، و نظارت بر فشار نیتروژن (بیش از یا مساوی 0.01 مگاپاسکال) است. پس از ورود، بازرسی ها شامل تأیید صحت مهر و موم، معاینه بصری، و آزمایش های عایق، همراه با ارسال B/L و عکس های بسته بندی برای اطمینان از انطباق با استانداردهای دریایی بین المللی برای محافظت در برابر رطوبت و ضربه است.

به عنوان سنگ بنای شبکه‌های توزیع برق، این ترانسفورماتور تک فاز-پد-تک‌فاز، طراحی خلاقانه را با مهارت برتر ترکیب می‌کند تا قابلیت اطمینان بی‌نظیر را برای سناریوهای مختلف منبع تغذیه ارائه دهد. با ساختار جمع و جور، راندمان انرژی بالا، و ویژگی‌های نظارت هوشمند اختیاری، کاملاً خواسته‌های سختگیرانه شبکه‌های مدرن برای ایمنی، اقتصاد و پایداری محیطی را برآورده می‌کند. از جوامع شهری گرفته تا مناطق دورافتاده، از توزیع متعارف تا یکپارچه سازی انرژی های تجدیدپذیر، ما متعهد به ارائه راه حل های الکتریکی ساده تر، ایمن تر و پایدارتر از طریق این محصول مهندسی شده دقیق هستیم. انتخاب ترانسفورماتور ما به معنای سرمایه گذاری در آینده انرژی قابل اعتماد است.

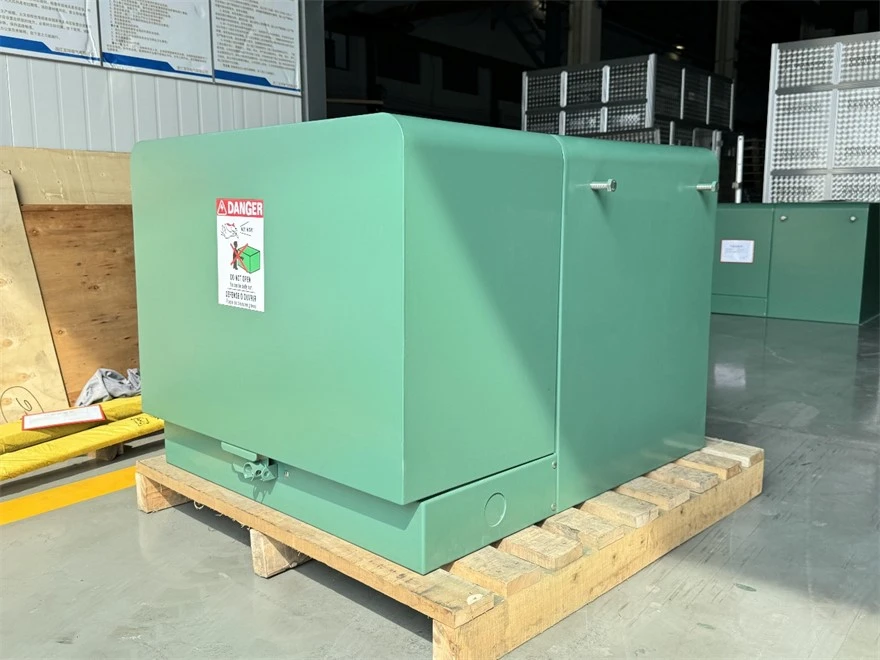

50 kva single phase pad mounted distribution transformers
